大管径气体与密封容器液位怎么测？文丘里管与磁翻板液位计选型指南
两款被低估的工业仪表：解决电磁流量计搞不定的工况
提到工业流量和液位测量，很多人首先想到电磁流量计。但在大管径低流速气体测量和密封容器液位直观监测这两个场景，电磁流量计往往无能为力。本文介绍两款针对性更强的仪表——文丘里管和磁翻板液位计，分别解决大管径气体流量和密封容器液位的精准测控问题。
一、文丘里管：大管径低流速气体测量的首选
1.1 工作原理与结构
文丘里管是一种基于伯努利方程的差压式流量测量装置。当流体流经管道的收缩段时，流速增大、静压降低，在收缩段前后形成压差，通过测量压差即可计算流量。
按结构分为内藏式和插入式两种。内藏式为整体结构，需断管安装；插入式可在线开孔安装，无需停产，特别适合超大管径改造项目。
1.2 为什么大管径气体选它而不是电磁流量计？
原因很简单：电磁流量计只能测导电液体，无法测量气体。而在大管径（DN500以上）、低压、低流速的气体测量场景中，涡街流量计和超声波流量计也往往因为流速太低、管径太大而精度下降或无法安装。文丘里管凭借其独特的结构设计，成为少数能稳定测量这类工况的方案。

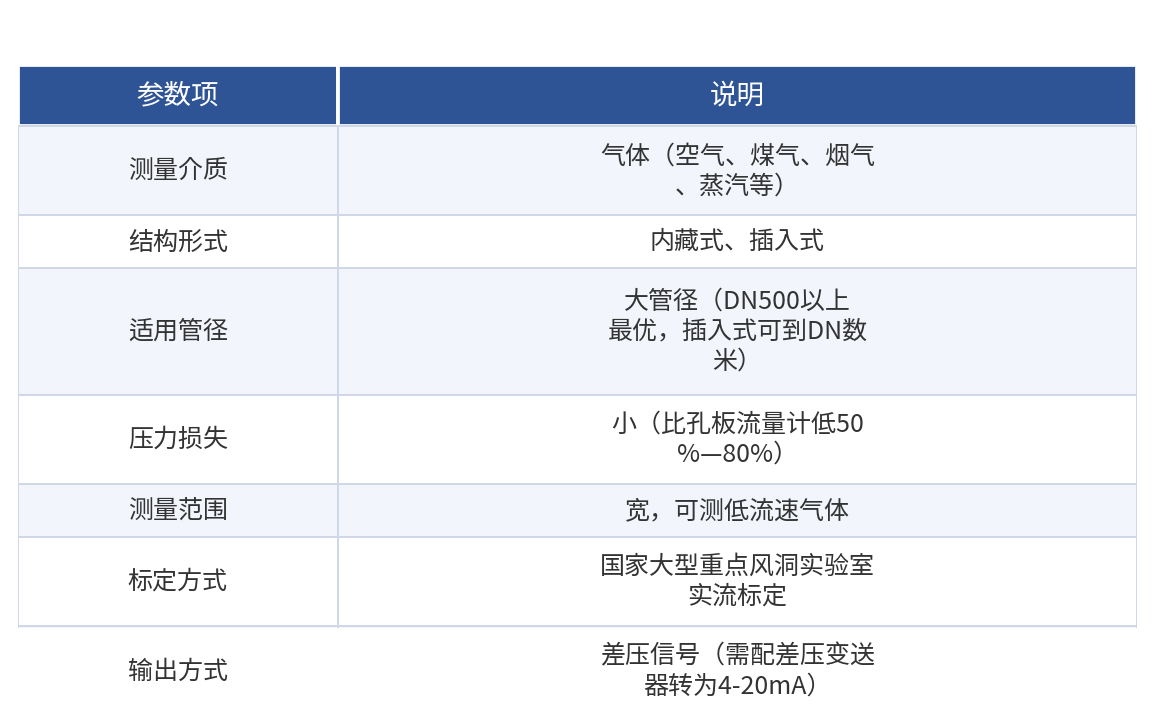

1.3 核心参数

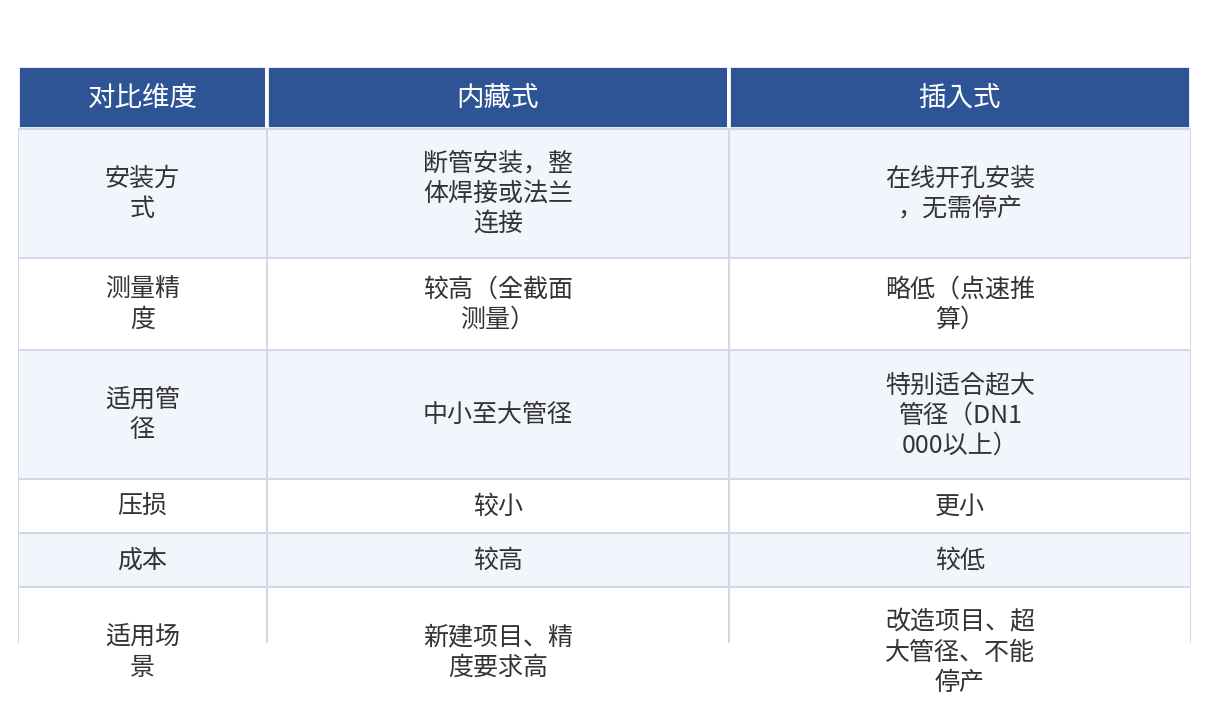

1.4 内藏式 vs 插入式选型
1.5 典型应用场景
钢铁行业：热风炉助燃风、冷风计量，高炉煤气、焦炉煤气、转炉煤气测量。钢铁厂煤气管道通常管径大（DN1000以上）、压力低、流速慢，文丘里管是首选。
电力行业：热电厂锅炉一次风、二次风大管径流量测量。低压损特性有助于降低风机能耗。
环保行业：烟气脱硫脱硝系统的大管径烟气流量监测。
建材行业：水泥窑炉一次风、二次风计量。
二、磁翻板液位计：密封容器液位的直观可靠之选
2.1 工作原理与特点
磁翻板液位计利用磁耦合原理工作。液位计主体通过法兰与容器连接，内部带磁钢的浮子随液位升降，浮子的磁场驱动外部翻板指示器中的红白双色翻片翻转——液位以下显示红色，以上显示白色，从而直观指示液位高度。
最大优点是结构简单、直观可靠、经久耐用，且可在完全密封状态下测量，适用于高温、高压、易燃、易爆、有毒等危险介质。基本型无需供电即可现场指示，这在断电或防爆要求严格的场景中是巨大优势。

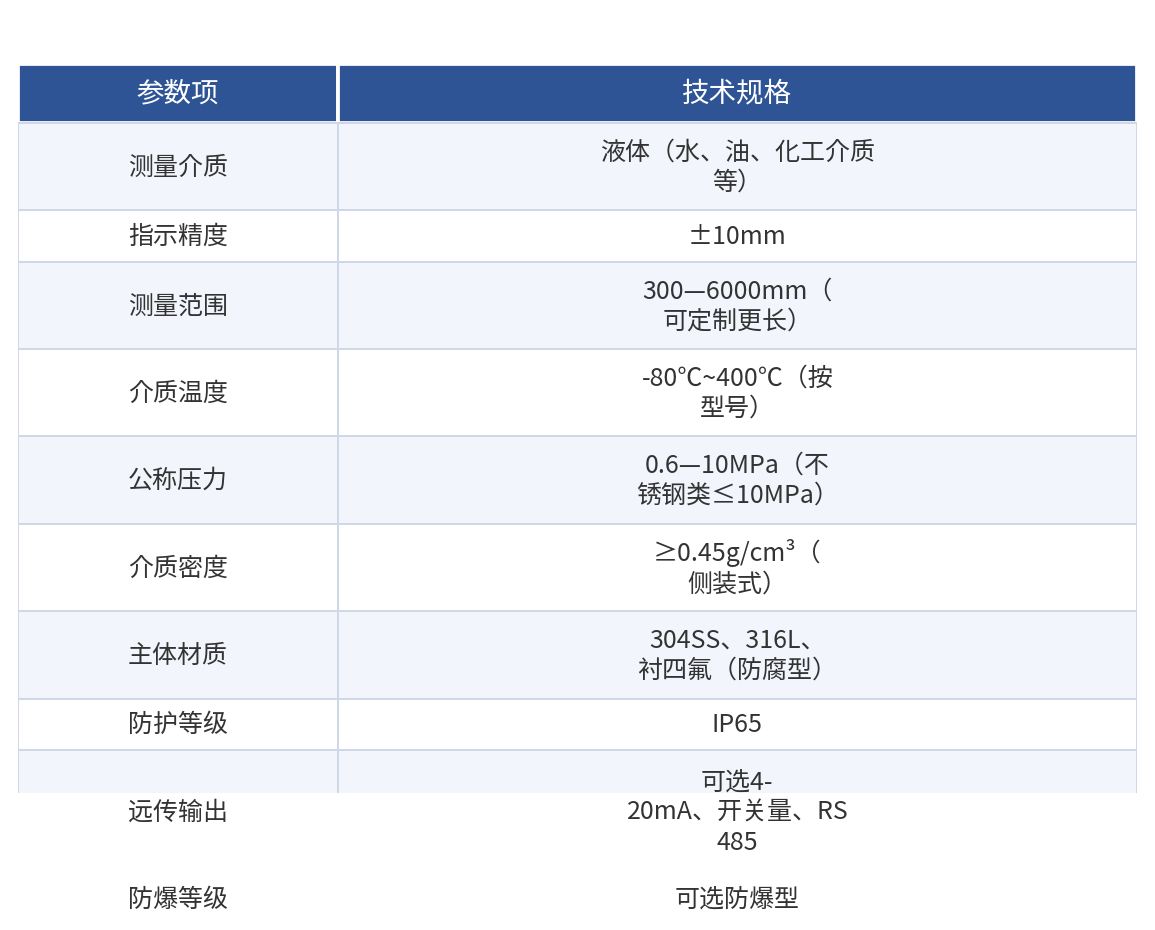

2.2 核心参数

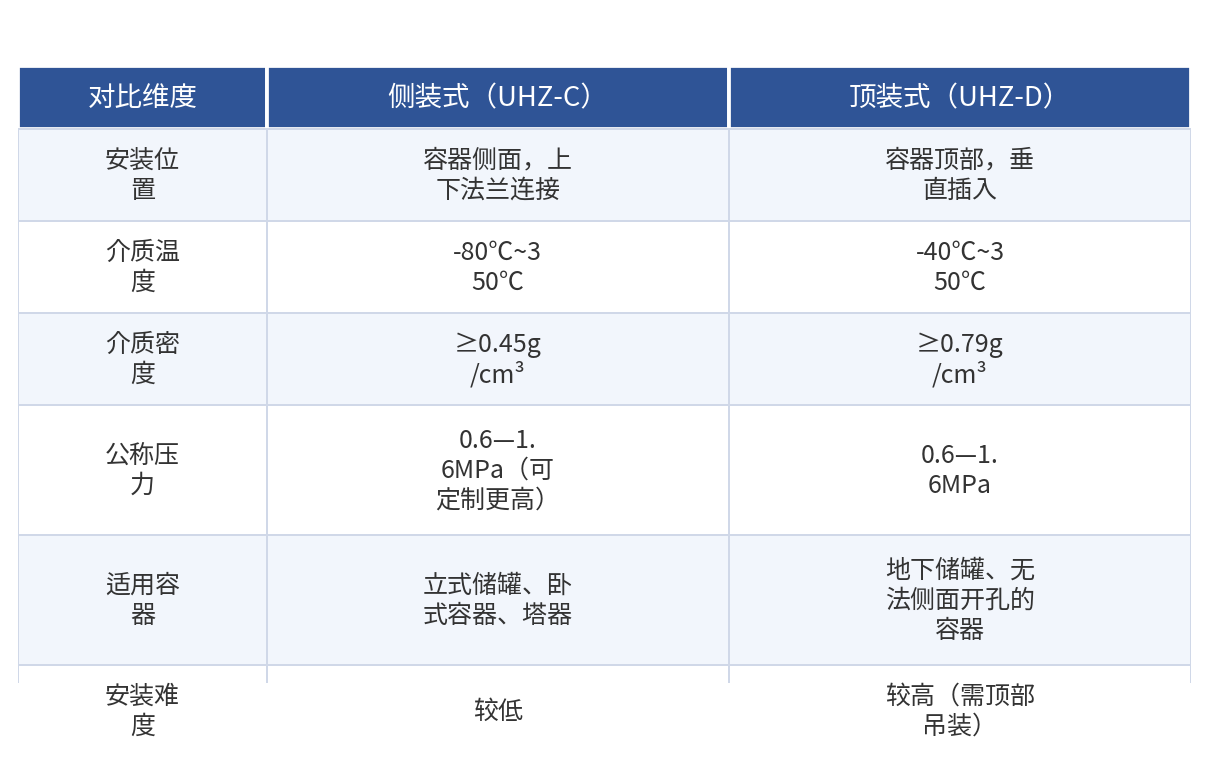

2.3 侧装式 vs 顶装式
💡 选型口诀：大多数储罐选侧装式（最常用、性价比高）；地下罐、地埋罐或侧面无法开孔的选顶装式。
2.4 五种型号怎么选？
基本型：仅现场翻板指示，无电信号输出，适合无需远程监控的现场观测场景，成本最低。
远传型：翻板指示+4-20mA/开关量输出，可接入DCS/PLC系统，适合需要远程监控和自动控制的场景。
防爆型：防爆外壳+远传输出，符合Ex防爆标准，石油、化工、燃气等易燃易爆场所必须选用。
防腐型：主体衬四氟或采用316L不锈钢，耐强腐蚀，适合盐酸、硫酸、强碱等介质。
高温型：特殊材质和密封结构，可耐400℃高温，适合高温导热油、蒸汽冷凝水等工况。
2.5 典型应用场景
石油化工：储油罐、反应釜、塔器、分离器液位监测，防爆型是易燃易爆环境首选。
电力行业：锅炉汽包水位、除氧器水位、水箱液位，高温高压型适应锅炉工况。
水处理环保：污水处理池、加药罐、中间水箱液位控制。
食品制药：储液罐、配料罐液位监测，需选卫生型材质。
船舶工业：船舱液位、压载水舱、燃油舱监测，需船用型满足船级社认证。

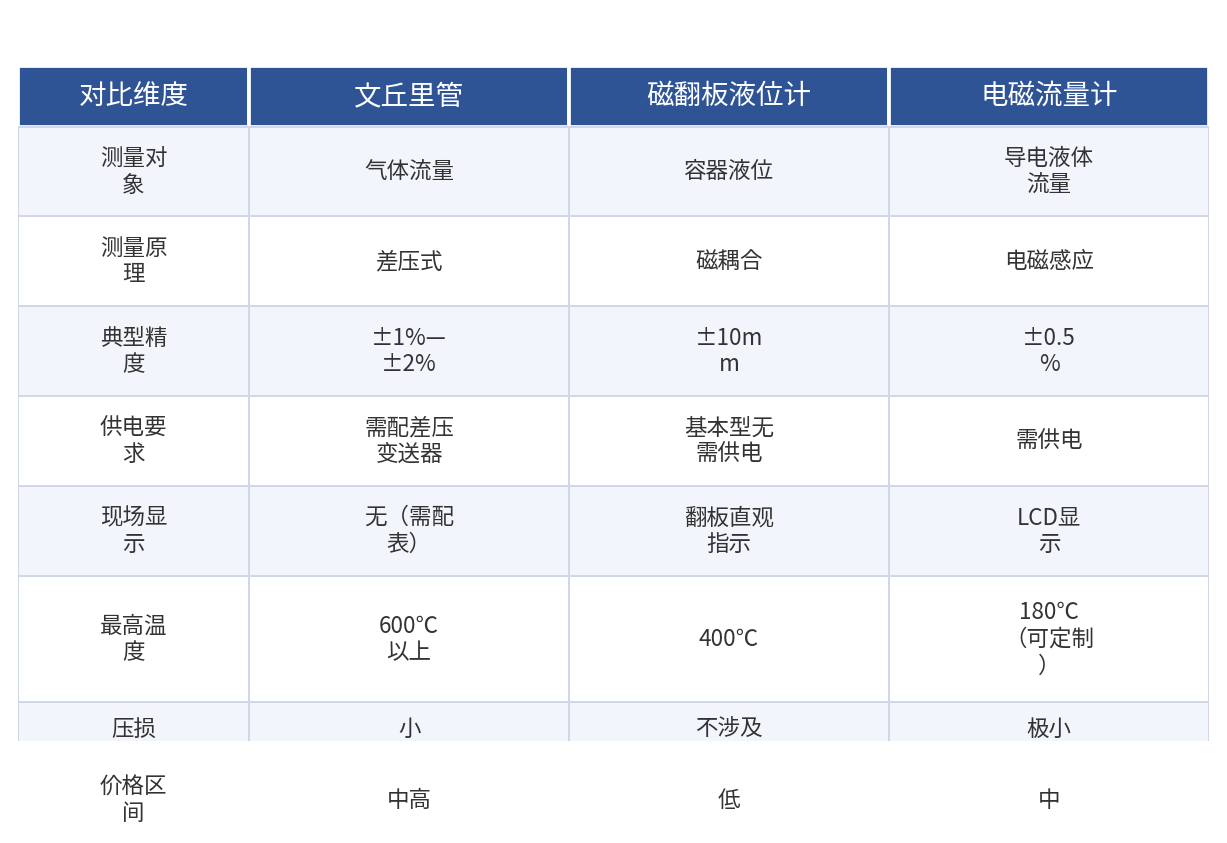

三、两款仪表与电磁流量计的对比
四、选型决策速查
测大管径气体流量（煤气、风量、烟气）→ 选文丘里管，新建选内藏式，改造选插入式。
测密封容器液位，需要现场直观指示 → 选磁翻板液位计，大多数工况选侧装式，地下罐选顶装式。
测导电液体流量（水、污水、酸碱、浆液）→ 选电磁流量计，高压选法兰，水处理选夹持，食品制药选卡箍。
中科流体（ZKFLUID）作为上海耐程焊接科技有限公司旗下品牌，拥有自有实流标定实验室和防爆、计量、CE全套资质，以上三款产品均支持非标定制，可针对高温、高压、强腐蚀、防爆等复杂工况提供定制化方案。
