孔板流量计与楔形流量计选型对比：差压式流量测量的经典与创新
从标准孔板到V形楔形，清洁介质与脏污粘稠介质的精准选型指南
差压式流量计是工业领域应用最悠久、技术最成熟的流量测量方案，其中孔板流量计是经典代表，结构简单、耐高压高温、成本低廉，至今仍广泛应用于蒸汽、气体和清洁液体的计量。楔形流量计则是差压式家族中的创新成员，采用V形楔形节流件，专门解决高粘度、含悬浮颗粒、脏污粘稠介质的流量测量难题。本文将从原理、核心参数、适用场景到选型避坑，系统对比这两款差压式流量计。
一、工作原理对比
1.1 孔板流量计
孔板流量计基于伯努利方程工作。在管道中安装一块中心开孔的圆形薄板（标准孔板），当流体流经孔板时，流通截面突然收缩，流速增大、静压降低，在孔板前后形成差压。差压的平方根与流量成正比，通过测量差压即可计算出流量。孔板流量计通常由孔板节流装置、差压变送器、三阀组和导压管组成。
孔板流量计的优势是结构最简单、技术最成熟（有ISO 5167国际标准）、耐高压高温性能优异、成本最低，是工业过程控制中最常用的流量测量方案。缺点是压力损失大、量程比窄（3:1~5:1）、孔板边缘易磨损、对脏污介质适应性差、需要较长直管段。
1.2 楔形流量计
楔形流量计同样基于伯努利方程，但节流件采用V形楔形块，圆滑顶角朝下安装。这种结构使得含悬浮颗粒的液体或粘稠液体能够顺利通过楔形间隙，不会在节流件上游侧产生滞流、粘附和沉淀。楔形流量计特别适合高粘度、高浓度、含固体颗粒、易结晶的脏污介质测量。
楔形流量计的优势是抗堵性能优异、耐磨性能好、量程比宽（10:1~20:1）、压力损失比孔板小、直管段要求短（前5D后3D），是孔板流量计在脏污粘稠介质场景的升级替代方案。缺点是成本比孔板高、标准化程度不如孔板、清洁低粘度介质场景性价比不如孔板。

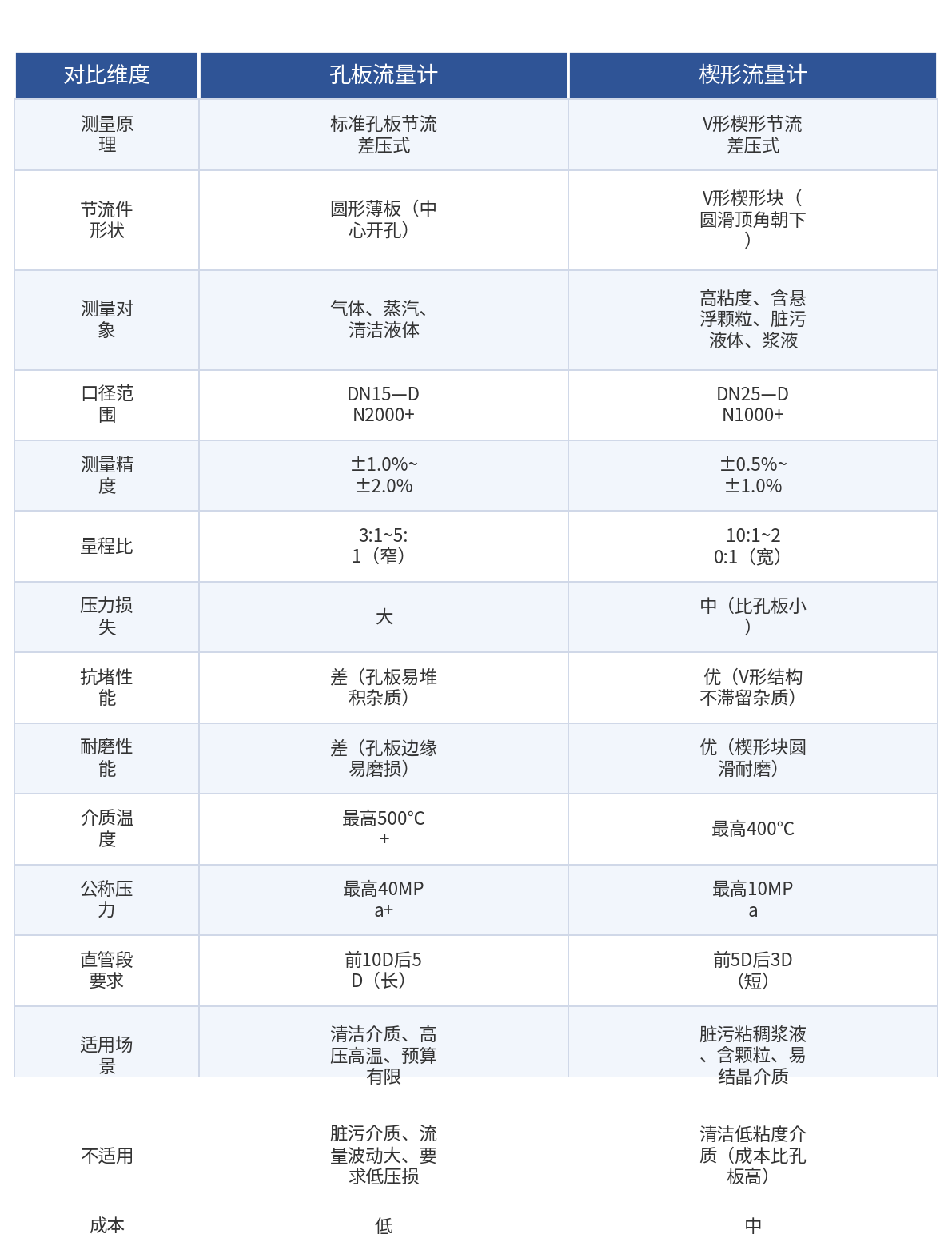

二、核心参数对比
💡 选型口诀：清洁介质、高压高温、预算有限选标准孔板；脏污粘稠浆液、含颗粒、易结晶介质选楔形流量计。
三、典型应用场景
1. 孔板流量计典型场景
蒸汽计量：热电厂、供热公司的饱和蒸汽和过热蒸汽流量计量，孔板耐温耐压性能优异，是蒸汽计量的经典方案。
高压气体计量：天然气、氢气、氮气等高压气体的工艺流量测量，孔板可耐40MPa以上高压。
清洁液体计量：纯水、循环水、油品等清洁液体的流量测量。
预算有限的项目：孔板成本最低，适合对成本敏感、精度要求不高的工艺控制场景。
2. 楔形流量计典型场景
高粘度介质：重油、原油、沥青、树脂、糖浆等高粘度液体的流量测量，孔板在高粘度下精度严重下降，楔形不受影响。
含固体颗粒浆液：矿浆、泥浆、煤浆、纸浆、污水污泥等含悬浮颗粒的浆液测量，楔形V形结构不堵塞。
易结晶介质：烧碱、尿素、糖液等易结晶介质的流量测量，楔形圆滑结构不滞留、不粘附。
脏污介质：工业废水、含油污水、化工废液等脏污介质的流量测量。
四、选型避坑指南
1. 孔板量程比窄要注意：孔板量程比只有3:1~5:1，流量波动大的工况会导致小流量测量不准，流量波动大选楔形或涡街。
2. 孔板压损大增加能耗：孔板压力损失大，长期运行会增加泵/风机能耗，节能要求高的项目选文丘里管或楔形。
3. 孔板需定期清洗校准：孔板边缘易磨损、孔板前后易堆积杂质，导致精度漂移，建议半年到一年拆洗校准一次。
4. 楔形要确认介质粘度：楔形虽然适合高粘度，但介质粘度过高（>1000cP）仍会影响测量，需确认厂家标定范围。
5. 差压变送器必须配套：孔板和楔形都需要配差压变送器和三阀组，选型时要一并考虑，差压变送器量程要与节流件计算出的差压匹配。
