压力变送器与差压变送器选型对比：工业压力测量的两种核心方案
从单点压力到两点差压，管道压力监测与差压式流量/液位测量的精准选型
在工业自动化领域，压力变送器和差压变送器是应用最广泛的现场仪表之一，几乎每一个工业现场都能看到它们的身影。压力变送器用于测量单点压力（表压、绝压、负压），差压变送器用于测量两点之间的压力差，可间接实现流量（配节流装置）和液位（配导压管）测量。两者外观相似但测量原理和使用场景完全不同，现场用错会导致测量不准、数据失真。本文将从原理、核心参数、适用场景到选型避坑，系统对比这两款压力测量仪表。
一、工作原理与结构对比
1.1 压力变送器
压力变送器只有单个取压口，以大气压为基准，测量设备内部介质的压力与大气压之间的差值（表压），或以绝对真空为基准测量绝对压力（绝压），或测量负压（真空度）。压力变送器的核心是压力传感器（扩散硅、电容式、单晶硅等），将压力信号转换为4-20mA标准电信号输出。
压力变送器结构简单、用途单一，就是测量实时压力大小，广泛应用于管道压力、容器压力、液压系统、气压监测等场景。
1.2 差压变送器
差压变送器有两个取压口（高压侧H和低压侧L），测量两个取压口之间的压力差值。差压变送器本身不直接测量压力，而是测量差压，通过配套装置间接实现其他测量：配孔板/文丘里管/楔形等节流装置测量流量；配导压管测量密闭容器液位；直接安装测量过滤器压差、风机压差等。
差压变送器通常需要配套三阀组（或五阀组）使用，三阀组用于平衡两个取压口的压力，保护变送器在开停车时不受单向高压冲击。差压变送器的核心传感器多为电容式或单晶硅，精度可达±0.075%FS。

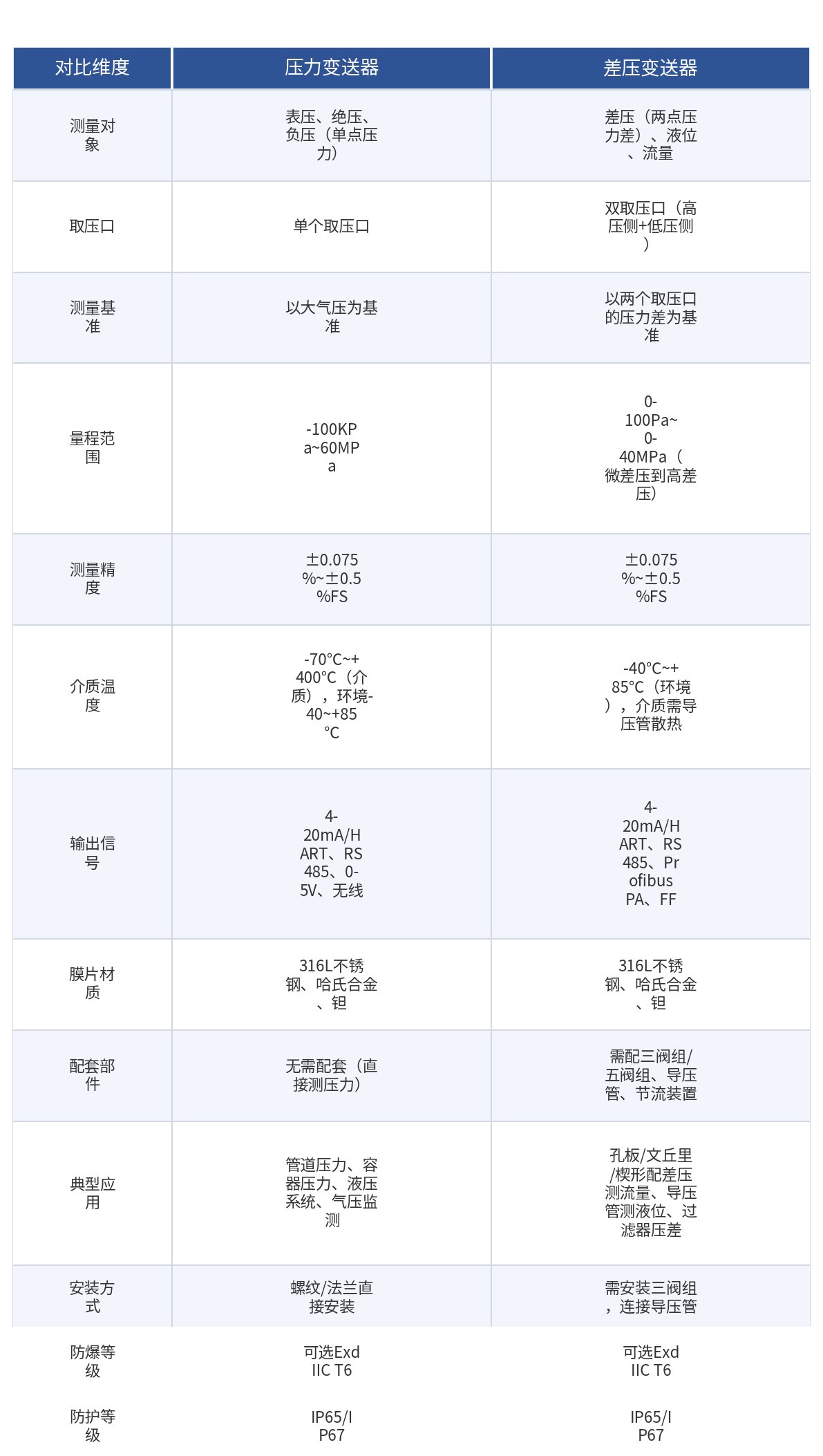

二、核心参数对比
💡 选型口诀：测管道/容器单点压力选压力变送器；测两点差压、配节流装置测流量、配导压管测液位选差压变送器。
三、典型应用场景
1. 压力变送器典型场景
管道压力监测：给水管道、蒸汽管道、燃气管道、液压管道的压力实时监测和超限报警。
容器压力测量：反应釜、储罐、锅炉、压力容器的内部压力监测。
液压系统：液压站、液压缸、液压管路的压力测量和控制。
气压系统：压缩空气、氮气、氧气等工业气体的管网压力监测。
负压/真空测量：真空泵、真空干燥、真空过滤等负压工况的真空度测量。
2. 差压变送器典型场景
差压式流量测量：配孔板、文丘里管、楔形、V锥等节流装置，通过测量节流件前后的差压计算流量，是工业流量测量最经典的方案。
密闭容器液位测量：配导压管测量密闭容器（如锅炉汽包、高压储罐）的液位，通过液相和气相的差压换算液位高度。
过滤器压差监测：测量过滤器前后的压差，判断过滤器是否堵塞，提示清洗或更换滤芯。
风机/泵压差测量：测量风机进出口压差、泵进出口压差，评估设备运行状态。
炉膛压差/烟道压差：锅炉炉膛负压、烟道阻力的测量和控制。
四、选型避坑指南
1. 不要用错类型：测单点压力用压力变送器，测两点差压用差压变送器，两者不能互换。差压变送器虽然也可以测单点压力（低压侧通大气），但成本更高、安装更复杂，不经济。
2. 量程要选在30%-70%区间：不要直接照搬设备满量程作为变送器量程，尽量让实际工作压力/差压处于变送器量程的30%-70%区间，这个区间测量精度最佳。量程选过大，微小变化捕捉不到；量程选过小，容易超压损坏。
3. 膜片材质要匹配介质：普通工况选316L不锈钢膜片；强腐蚀介质（盐酸、硫酸、强碱）选哈氏合金或钽材质膜片。膜片材质不匹配，设备很快会被腐蚀损坏。
4. 差压变送器必须配三阀组：差压变送器在开停车时可能受到单向高压冲击，必须配三阀组（高压阀、低压阀、平衡阀），开停车时先开平衡阀保护变送器。
5. 易燃易爆场所必须选防爆型：石化、燃气、粉尘等易燃易爆场所必须选防爆型压力/差压变送器（Exd IIC T6），普通型在危险场所使用存在安全隐患，且无法通过安全验收。
6. 导压管安装要规范：差压变送器配导压管测量液位或流量时，导压管要保持一定坡度（1:10~1:100），避免积气或积液影响测量；测量蒸汽时要装冷凝器，测量腐蚀性介质要装隔离罐。
