超声波液位计选型全攻略：非接触式液位测量的高性价比方案
从超声波回波原理到量程盲区选型，水处理与环保行业的液位测量首选
在工业液位测量领域，超声波液位计是应用最广泛的非接触式液位仪表之一。凭借非接触测量、安装方便、维护量低、成本适中等优势，超声波液位计成为水处理、环保、市政、水利等行业水池、污水池、明渠液位测量的首选方案。本文将从原理、核心参数、与雷达/磁翻板对比、适用场景到选型避坑，系统梳理超声波液位计的选型要点。
一、工作原理：超声波如何测量液位？
超声波液位计基于超声波回波测距原理工作。仪表探头（换能器）向下发射超声波脉冲，脉冲以声速传播，遇到液体或固体表面后发生反射，反射回波被探头接收。通过测量超声波从发射到接收的时间差，结合声速，即可计算出探头到介质表面的距离，再结合安装高度换算出液位。
超声波液位计分为一体型和分体型。一体型将探头和电子单元集成在一起，安装简单、成本低，适合常规工况；分体型将探头和电子单元分离，通过专用线缆连接，适合探头安装在高温、高湿、强腐蚀等恶劣环境，电子单元安装在便于操作的位置。
超声波液位计的优势是非接触测量（不与介质接触，无磨损、无腐蚀问题）、安装方便（螺纹/法兰/支架均可）、维护量低、成本适中（比雷达液位计便宜）。局限是只能用于常压容器（不能测压力容器）、介质温度一般不超过70℃、大量程泡沫或蒸汽会吸收超声波导致失波、真空环境不适用。

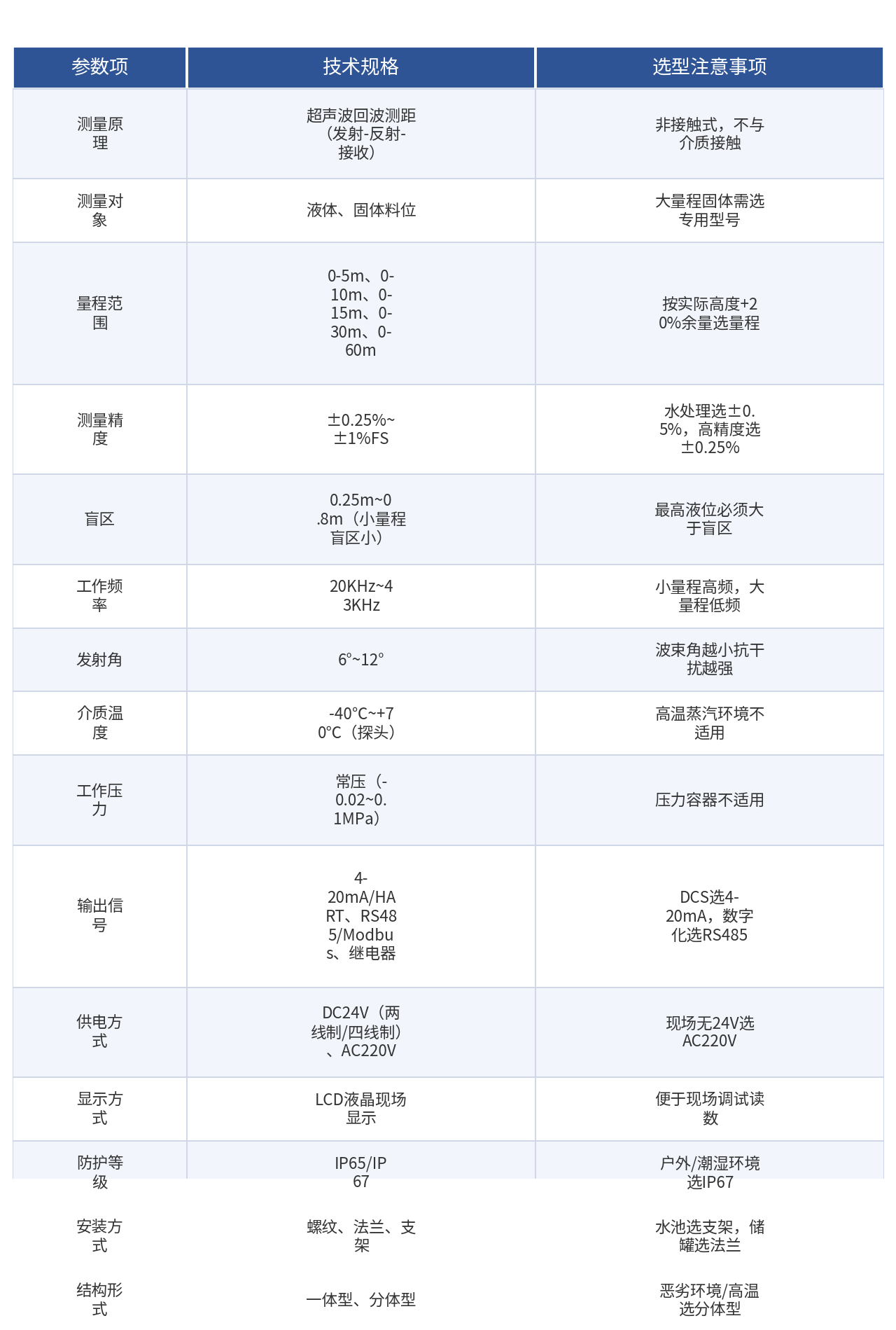

二、核心参数速查表
💡 选型口诀：水处理水池/污水池/明渠选超声波，成本低安装方便；压力容器/高温蒸汽/大量程泡沫选雷达；需要现场直观指示选磁翻板。

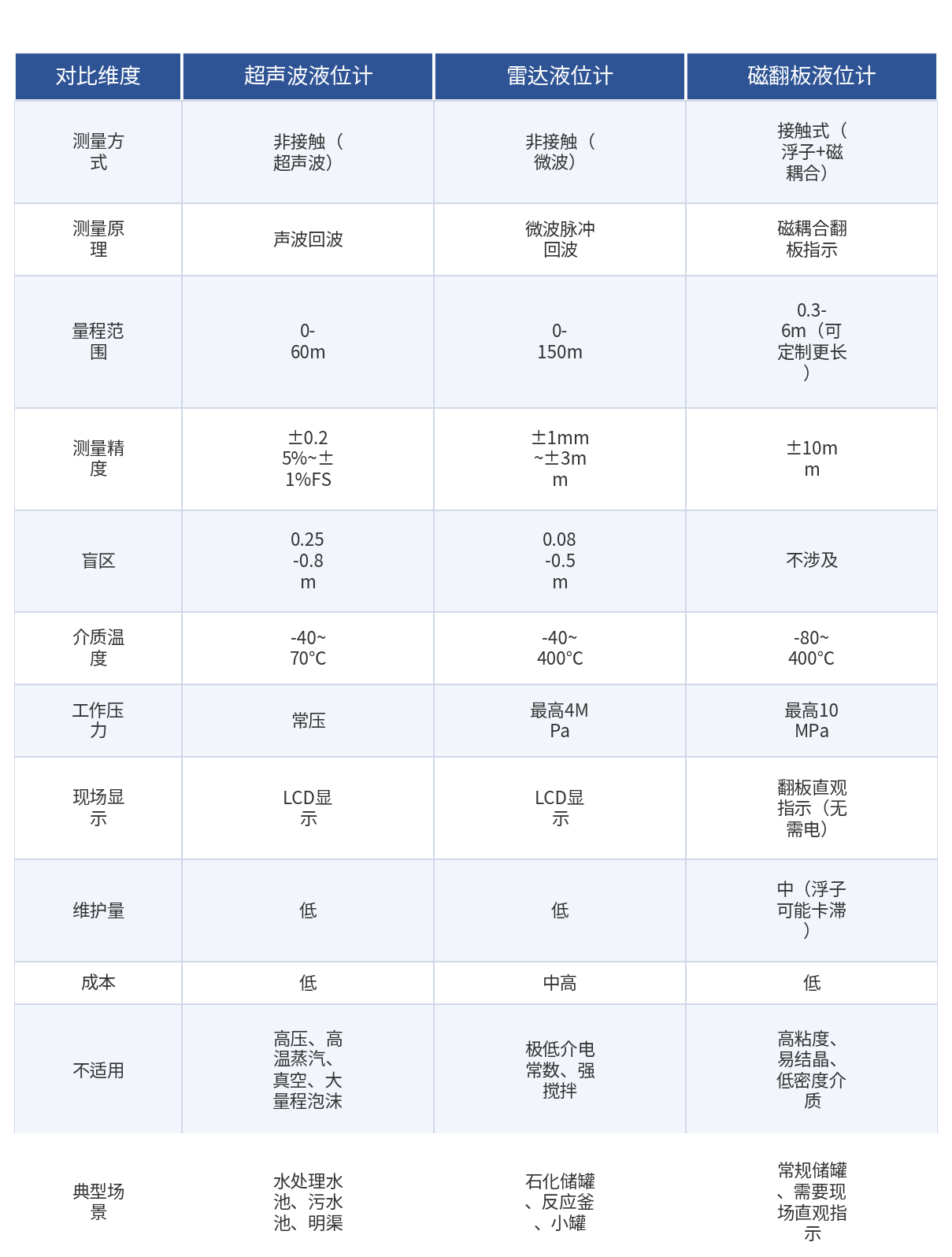

三、三种液位计横向对比
超声波液位计、雷达液位计和磁翻板液位计是工业液位测量的三大主流方案，各有侧重：
四、典型应用场景
1. 水处理与环保（最大应用领域）
市政污水处理厂的进水池、曝气池、沉淀池、污泥池、出水池的液位测量；工业废水处理的调节池、加药罐、中间水箱的液位控制。水处理行业介质常压、常温、含杂质，超声波非接触测量不堵塞、不磨损，是性价比最高的方案。
2. 市政与水利
自来水厂的清水池、吸水井液位测量；河道、明渠、水库的水位监测；市政雨水泵站的集水井液位控制。超声波液位计量程可达30-60米，适合明渠和水库的大量程水位测量。
3. 化工与制药（常压工况）
化工行业常压储罐、反应釜、中间罐的液位测量；制药行业原料罐、配料罐、发酵罐的液位控制。强腐蚀介质选防腐型探头（PTFE材质），卫生级工况选卫生型连接。
4. 食品与饮料
食品饮料行业的储液罐、配料罐、CIP清洗罐的液位测量。需选卫生型连接和316L不锈钢材质，满足食品级要求。
5. 固体料位测量
水泥仓、煤粉仓、塑料颗粒仓、粮食仓等固体物料的料位测量。固体料位表面不平，需选大量程、小发射角的专用型号，安装时避开进料口。
五、选型避坑指南
1. 压力容器不能用超声波：超声波液位计只能用于常压容器（工作压力-0.02~0.1MPa），压力容器必须选雷达液位计或磁翻板液位计。
2. 高温蒸汽环境不适用：介质温度超过70℃或大量蒸汽会吸收超声波，导致测量失波，高温工况选雷达液位计。
3. 大量程泡沫要注意：大量程泡沫（如污水处理曝气池）会吸收超声波，80GHz雷达穿透泡沫能力更强，泡沫严重的工况选雷达。
4. 盲区必须考虑：超声波探头下方有0.25-0.8米的盲区，安装时必须保证最高液位与探头之间的距离大于盲区值，否则最高液位无法测量。
5. 量程要留余量：选型时量程应大于实际最大测量高度，并预留10%-20%的余量，避免满量程时测量不稳定。
6. 真空环境不适用：超声波需要介质传播，真空环境下超声波无法传播，真空容器选雷达或磁翻板。
