涡街流量计选型全攻略：气体、蒸汽、液体多介质测量的全能选手
从卡门涡街原理到口径流量对照表，一文搞懂涡街流量计怎么选
在工业流量测量领域，如果说电磁流量计是导电液体测量的王者，那么涡街流量计就是气体和蒸汽测量的首选。从热电厂的主蒸汽计量，到工厂空压站的压缩空气核算，再到化工生产线的氮气、氧气流量控制，涡街流量计凭借其无运动部件、可测多介质、量程比宽的优势，成为工业气体和蒸汽测量领域应用最广泛的流量计之一。本文将从原理、核心参数、连接方式、口径流量对照到适用场景，系统梳理涡街流量计的选型要点。
一、工作原理：什么是卡门涡街？
涡街流量计基于"卡门涡街"原理工作。在流体中垂直放置一个非流线型的柱状物体（称为旋涡发生体），当流体流速足够大时，会在发生体两侧交替产生旋涡，这些旋涡有规律地排列成两列，称为"卡门涡街"。旋涡的释放频率与流体流速成正比，通过检测旋涡频率即可计算出流量。
这一原理决定了涡街流量计的几个核心特点：第一，测量腔内无运动部件，因此使用寿命长、维护量小；第二，可测量气体、蒸汽和低粘度液体多种介质，通用性强；第三，量程比宽（可达1:10~1:30），适合流量波动较大的工况。但同时也有局限：高粘度液体（运动粘度超过20cP，如重油、胶水）无法测量；低流速时旋涡强度不足，测量精度下降；管道强振动会干扰检测信号。

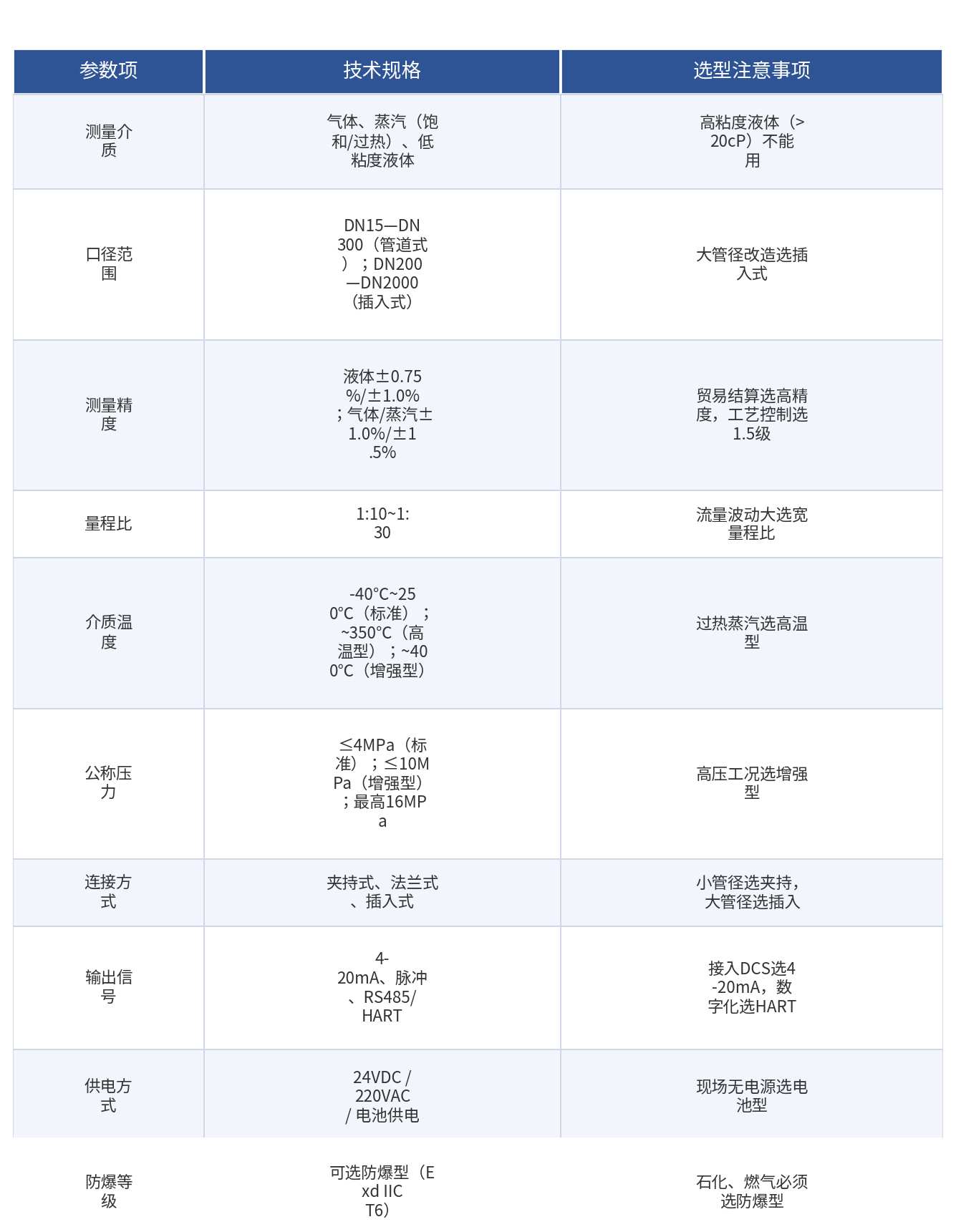

二、核心参数速查表

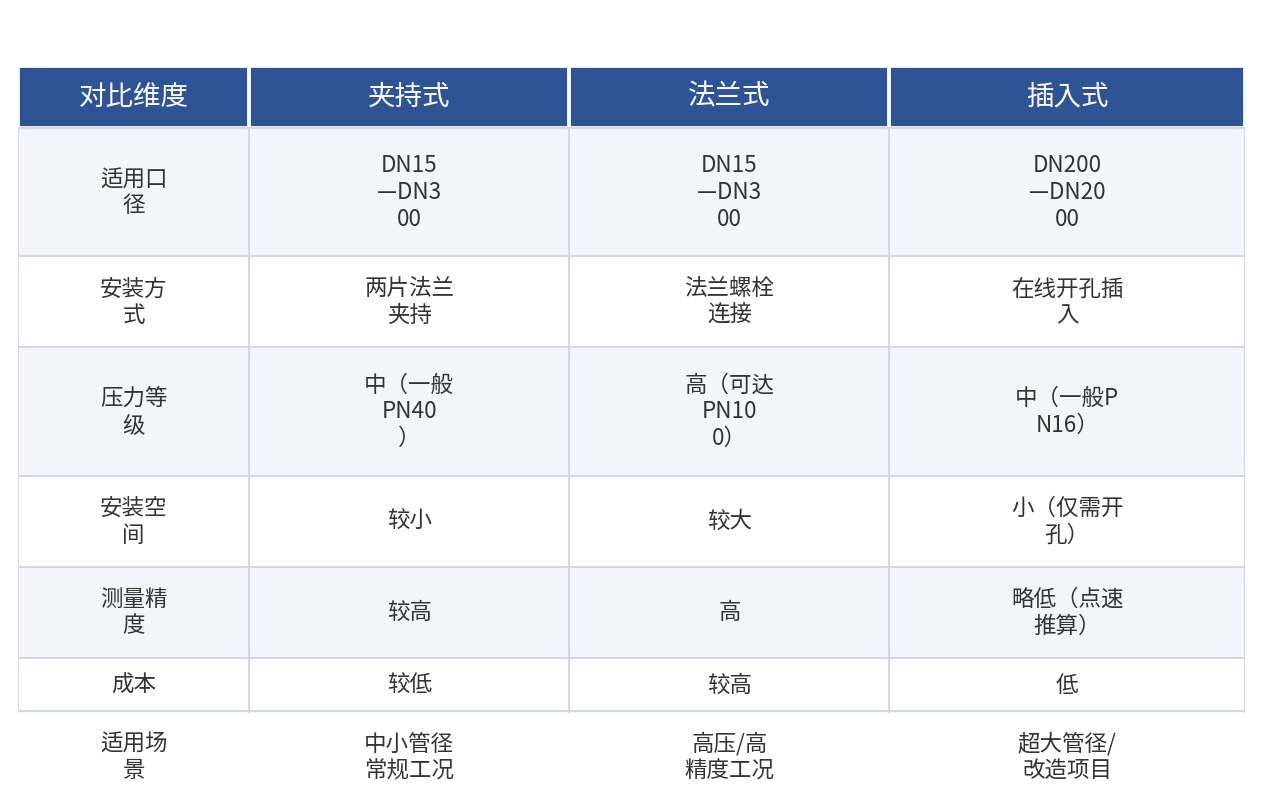

三、三种连接方式怎么选？
涡街流量计按连接方式主要分为夹持式、法兰式和插入式三种，适用场景差异明显：
💡 选型口诀：中小管径常规工况选夹持式最划算，高压高精度选法兰式，超大管径或改造项目选插入式。

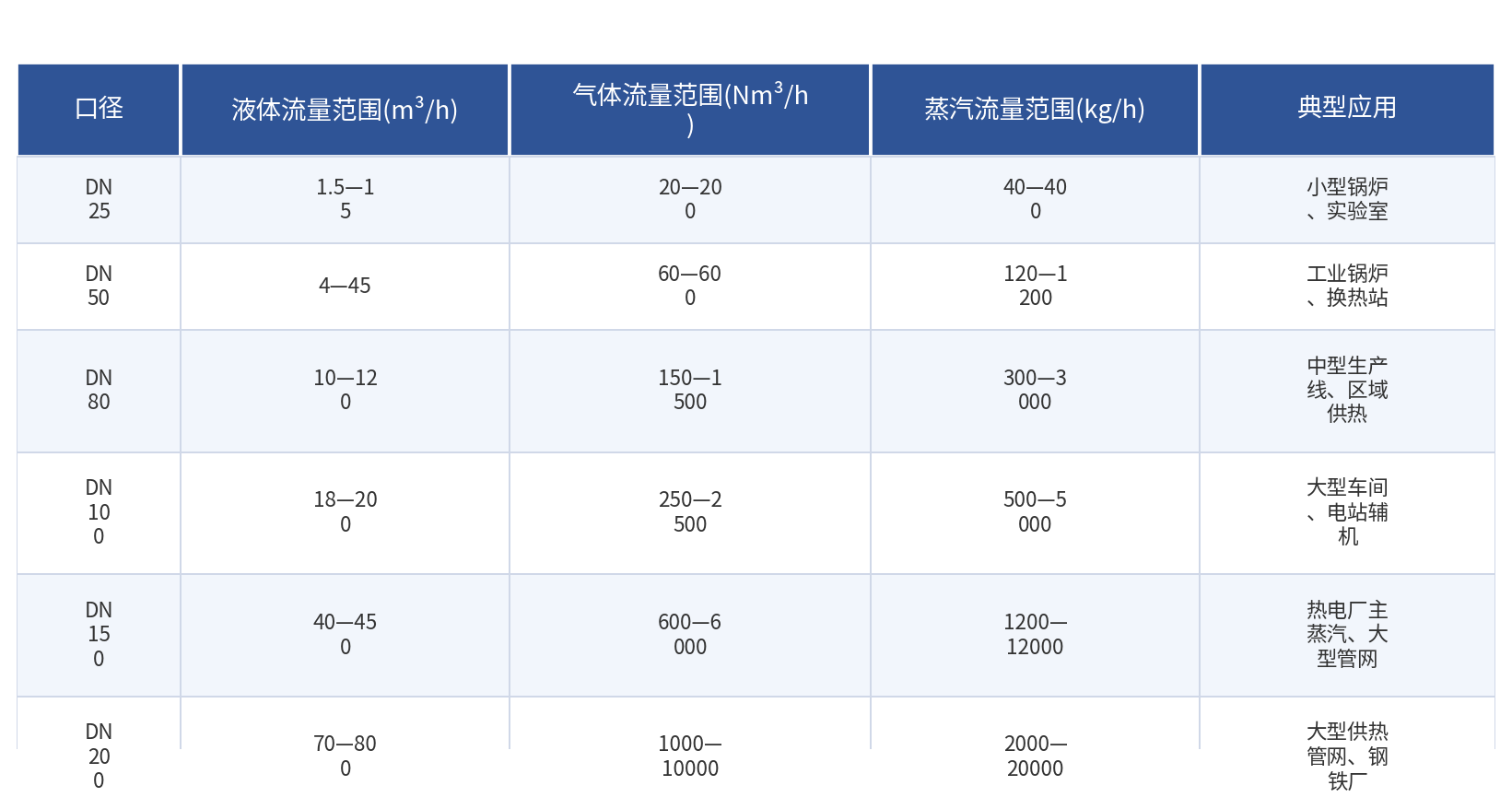

四、口径流量对照表：选对口径是关键
涡街流量计的口径选择不能简单按管道公称直径来选，而应根据实际流量范围来匹配。如果口径选大了，实际流速低于下限，测量不准；口径选小了，超过上限会压损过大甚至损坏仪表。以下是常用口径的流量范围对照表，供选型参考：
💡 选型技巧：先计算工况下的最小和最大流量，然后对照表选择流量范围覆盖实际流量的口径，确保常用流量落在量程的30%~70%区间，此时精度最优。
五、温压补偿：蒸汽和气体计量的必备功能
对于蒸汽和气体测量，温度和压力的变化会直接影响密度，从而影响体积流量换算为质量流量的准确性。因此，蒸汽和气体计量必须配备温压补偿功能。
温压补偿有两种实现方式：一是一体式温压补偿，流量计自带温度和压力传感器，直接输出质量流量或标况体积流量，安装简单；二是分体式补偿，流量计输出工况体积流量，再接入独立的温度和压力变送器，由DCS或流量积算仪进行补偿计算，适合已有温度压力测点的改造项目。
对于饱和蒸汽，只需测量压力（或温度）即可查表得到密度，因此单参数补偿即可；对于过热蒸汽和气体，必须同时测量温度和压力进行双参数补偿。
六、典型应用场景
1. 热电与供热行业（最大应用领域）
热电厂锅炉主蒸汽、过热蒸汽、再热蒸汽的流量计量，以及换热站的一次网、二次网热水流量计量。蒸汽是涡街流量计最擅长的介质，高温型可耐350℃以上，配合温压补偿可实现高精度蒸汽计量，是供热贸易结算的主流方案。
2. 钢铁与冶金行业
高炉煤气、焦炉煤气、转炉煤气等各类煤气的流量计量，以及压缩空气、氮气、氧气等工业气体的流量控制。钢铁厂煤气管道通常管径大、压力低、含杂质，插入式涡街流量计适合大管径改造，压电式检测元件抗杂质能力强。
3. 石油与化工行业
化工生产中的氮气、氧气、氢气、氯气等工艺气体的流量计量，以及低粘度化工液体的流量控制。易燃易爆场所必须选用防爆型，强腐蚀介质需选用316L不锈钢或哈氏合金材质的旋涡发生体。
4. 空压站与压缩空气计量
工厂空压站压缩空气的总管和支管流量计量，用于能耗核算和泄漏检测。压缩空气是涡街流量计的经典应用，常温低压工况下测量稳定，配合能耗管理系统可实现压缩空气系统的节能优化。
5. 食品与制药行业
纯蒸汽、洁净压缩空气、CIP清洗液等介质的流量计量。食品制药行业需选用卫生型连接（卡箍式）和316L不锈钢材质，满足卫生级要求。
七、选型避坑指南
1. 高粘度液体不能用：运动粘度超过20cP的液体（如重油、原油、胶水、糖浆）会抑制旋涡产生，必须选质量流量计或椭圆齿轮流量计。
2. 低流速工况要注意：涡街流量计有下限流速要求，气体一般≥3m/s，液体≥0.3m/s，低于下限测量不准，小流量工况可考虑缩径安装。
3. 强振动管道要避坑：管道振动会干扰旋涡检测信号，导致测量不稳定，应避开振动源安装，或选用抗振动能力强的电容式检测元件。
4. 蒸汽和气体必须温压补偿：只测工况体积流量无法用于贸易结算，必须配温压补偿输出质量流量或标况流量。
5. 口径不能只按管道选：必须按实际流量范围选口径，大管小流量要缩径，小管大流量要扩径。
